Schema

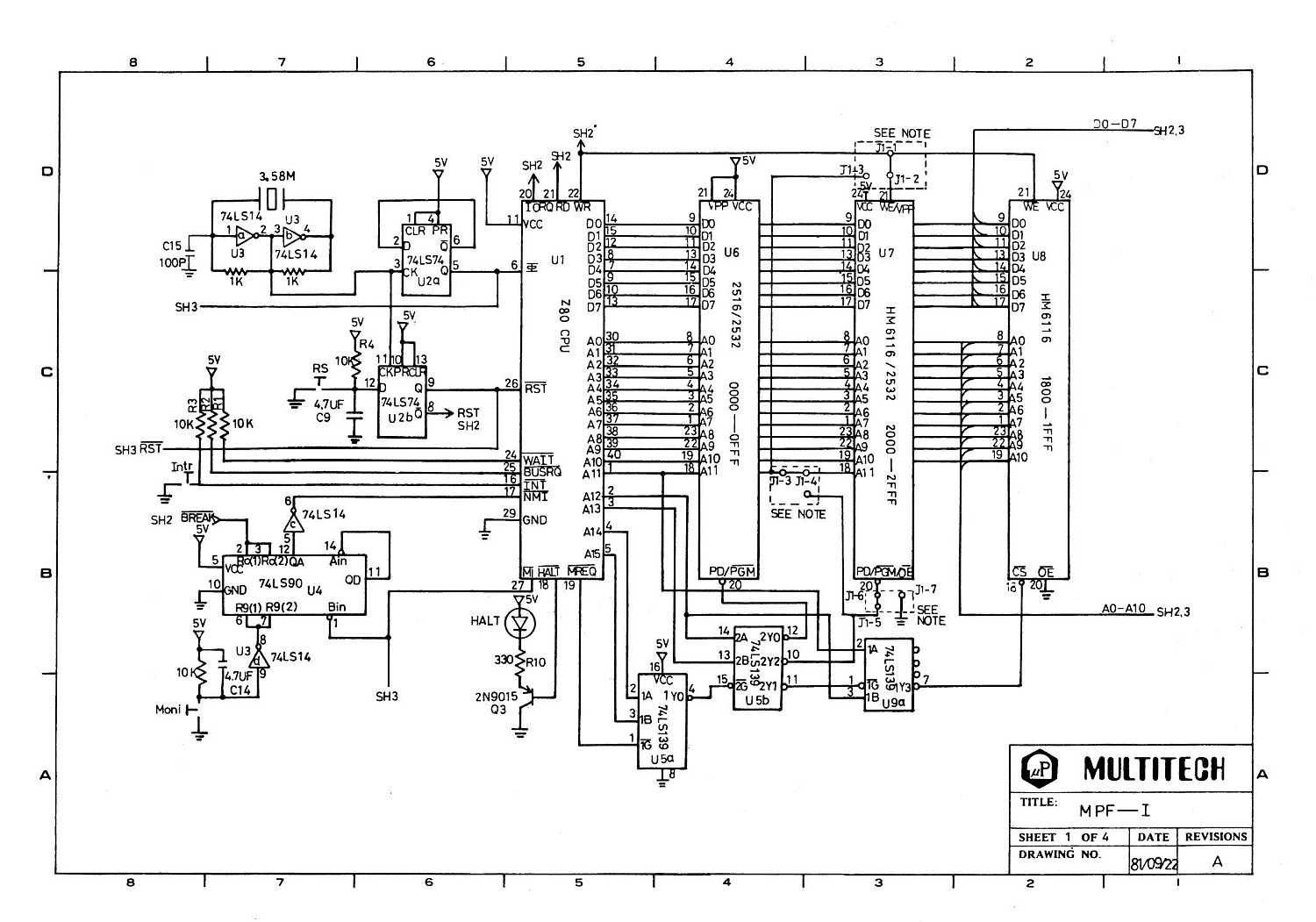

Das Schema des MPF-1, Auszug aus der Bedienungsanleitung

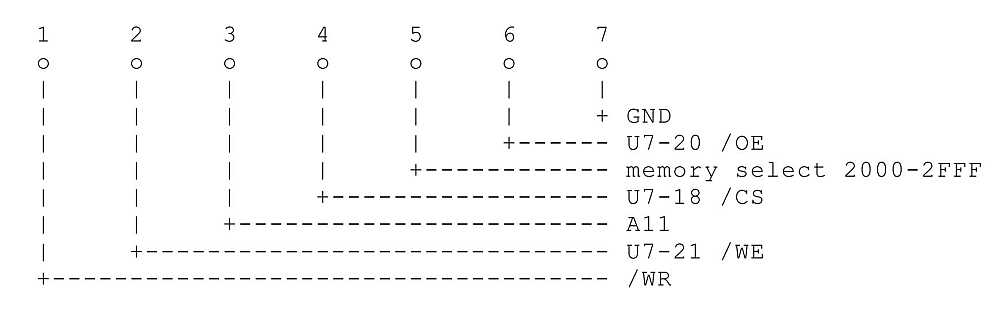

Die Beschreibung der Jumper für des Verwenden eines 6116 RAM in U7 im Schema des MPF funktioniert, nur wird der Adressbereich 2000-27FF in 2800-2FFF gespiegelt. Abhilfe schafft eine zusätzliche Verbindung von A11 nach /OE des RAM (Brücke von Pin3 nach Pin6). Dadurch verhält sich das 6116 ruhig, wenn A11 aktiv ist.
Zubehör
EPB-MPF, der EPROM Programmer. Programmiert 25/2716, 25/2732. Enthält 4k RAM, das auch für andere Anwendungen verwendet werden kann.

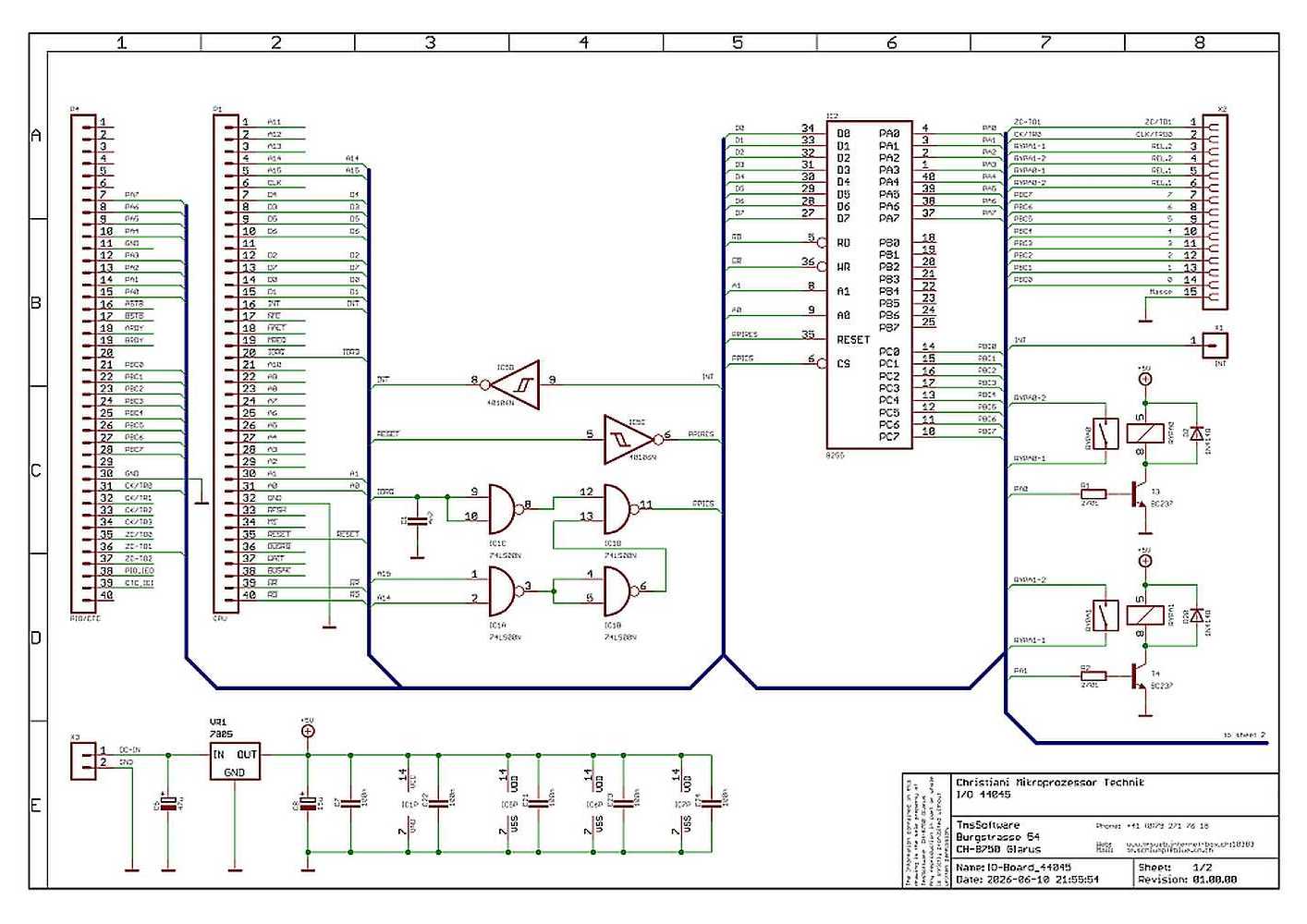

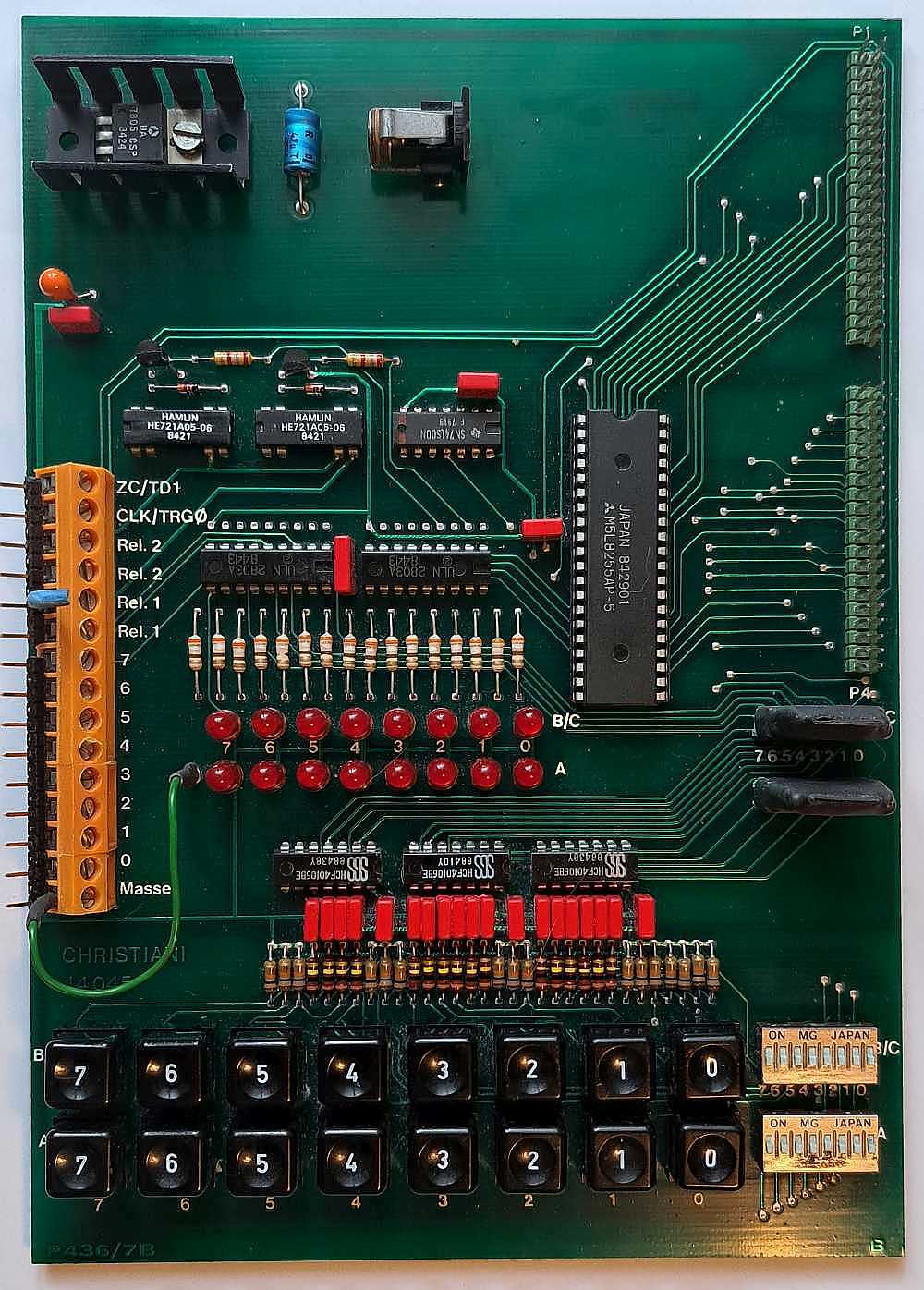

Das I/O Board, vertrieben mit dem Mikroprozessor-Technik Lehrgang von Christiani. Es verfügt über 16 LEDs, die den Zustand der PIO Ports und der auf dem Board vorhandenen 8255 PPI anzeigen. Die 16 Schalter erlauben, sofern die ensprechenden Brücken gesteckt sind, die Eingänge zu setzen. Dies kann aber Probleme geben, wenn einzelne Bits von PIO oder 8255 als Ausgänge programmiert sind und die entsprechenden Brücken gesteckt sind, der Stärkere gewinnt...

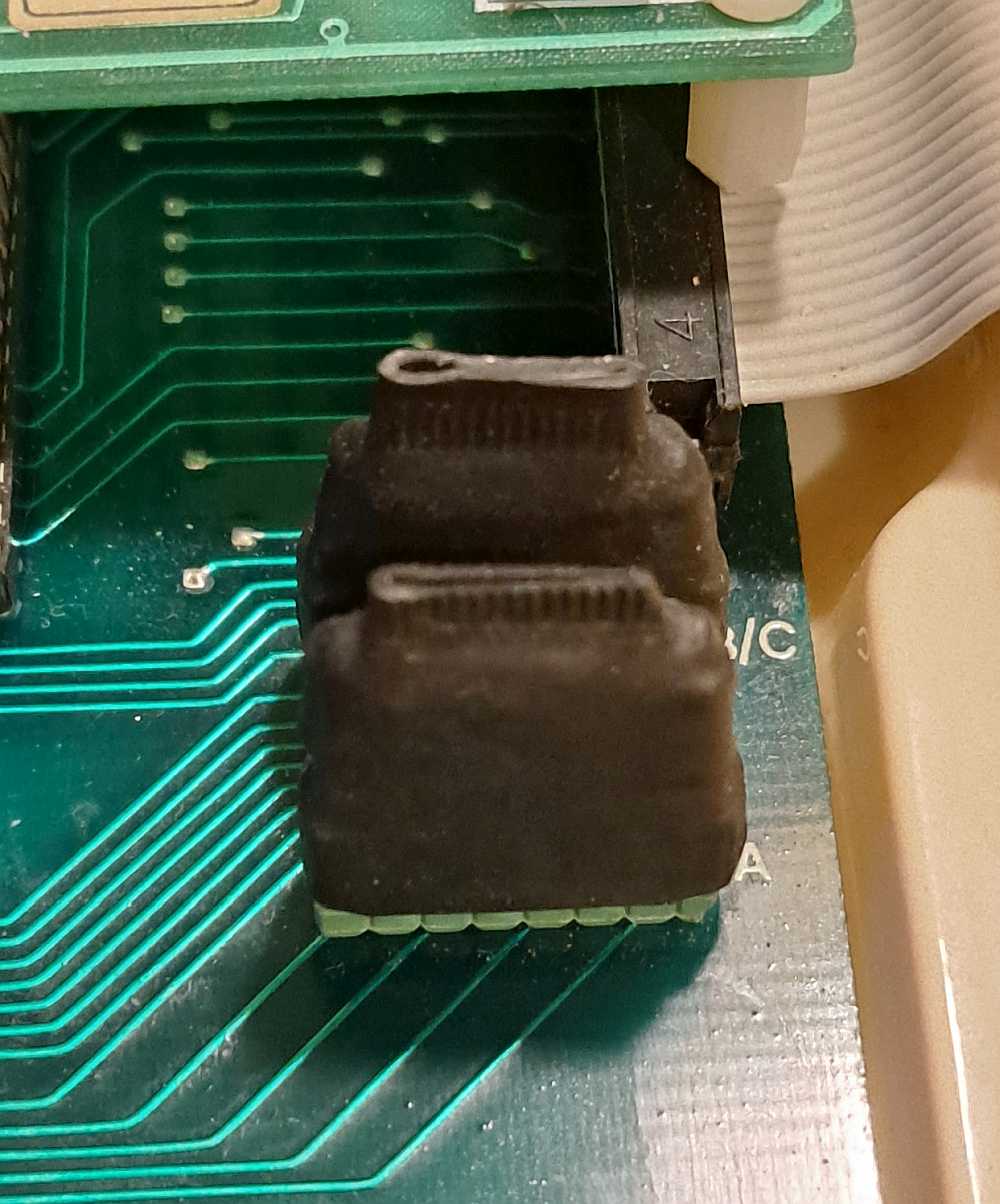

Abhilfe schafft der im Bild gezeigte Adapter, er enthält acht 6k8 Widerstände, die die Steckbrücken ersetzen. So ist sicher die PIO oder der 8255 der Stärkere und nimmt keinen Schaden.

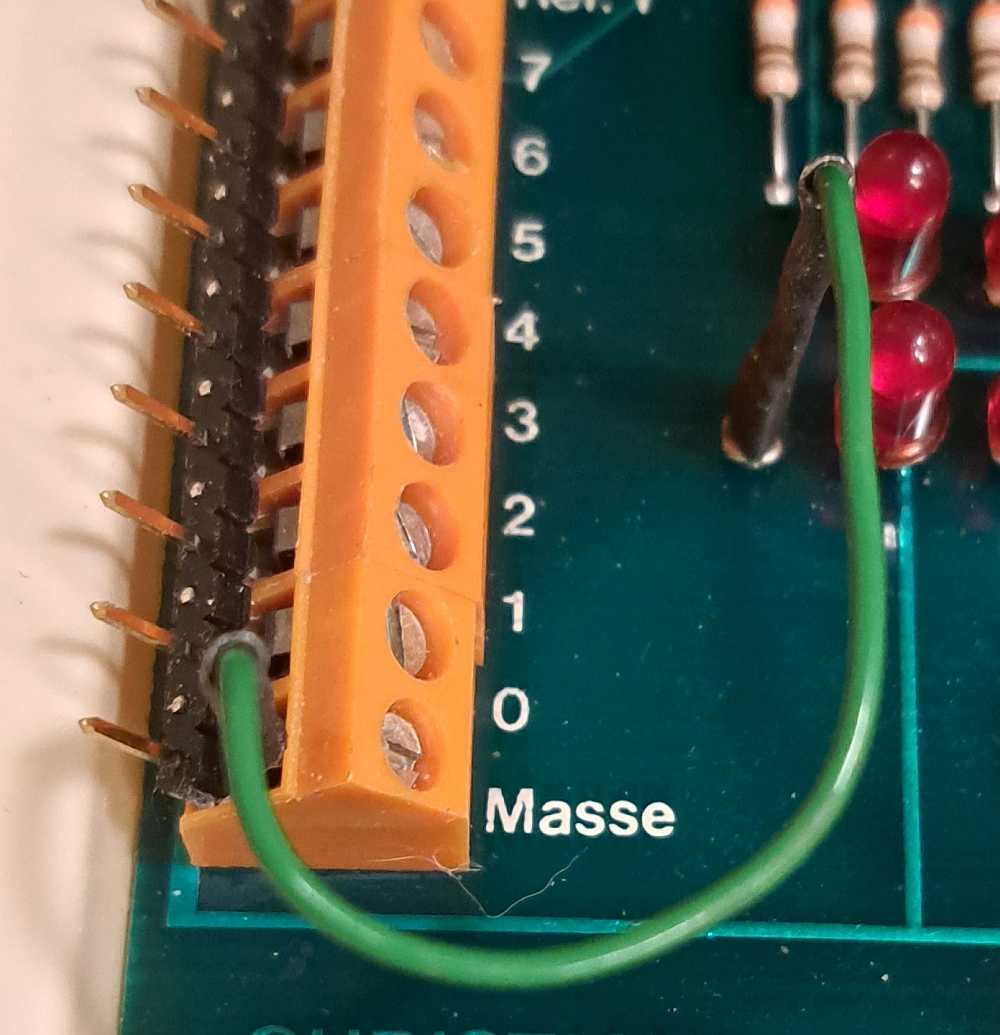

Ein weiteres Problem ist die Interrupt-Leitung. Diese wird in den Experimenten verwendet, um Interrupts invertiert vom 8255 and die CPU weiterzuleiten. Falls nicht angeschlossen, ist der Eingang des Inverters floatend, was Abstürze bei Verwendung von PIO oder CTC Interrupts verursacht, es werden zufällige Interrupts ausgelöst. Deshalb muss diese Leitung mit Masse verbunden sein, ausser der CPU-Bus ist nicht angeschlossen.
Christiani verbietet, beide Stecker, CPU und PIO/CTC, gleichzeiting anzuschliessen um zu verhindern, dass PIO und PPI, deren Ports auf dem Board direkt miteinander verbunden sind, gegeneinander treiben. Dies kann jedoch verhindert werden, wenn die Software sicherstellt, dass nicht benutzte Ports als Eingang programmiert sind.
Abhilfe schafft der im Bild gezeigte Adapter, er enthält acht 6k8 Widerstände, die die Steckbrücken ersetzen. So ist sicher die PIO oder der 8255 der Stärkere und nimmt keinen Schaden.
Ein weiteres Problem ist die Interrupt-Leitung. Diese wird in den Experimenten verwendet, um Interrupts invertiert vom 8255 and die CPU weiterzuleiten. Falls nicht angeschlossen, ist der Eingang des Inverters floatend, was Abstürze bei Verwendung von PIO oder CTC Interrupts verursacht, es werden zufällige Interrupts ausgelöst. Deshalb muss diese Leitung mit Masse verbunden sein, ausser der CPU-Bus ist nicht angeschlossen.
Christiani verbietet, beide Stecker, CPU und PIO/CTC, gleichzeiting anzuschliessen um zu verhindern, dass PIO und PPI, deren Ports auf dem Board direkt miteinander verbunden sind, gegeneinander treiben. Dies kann jedoch verhindert werden, wenn die Software sicherstellt, dass nicht benutzte Ports als Eingang programmiert sind.
Instandsetzung
Obwohl als 'brandnew' über eBay gekauft, funktionierte der MPF nur etwa fünf Sekunden, dann erschien SYS-SP. Nachher funktionierte er zwischendurch, mit immer häufigeren Abstürzen, bis schlussendlich gar nichts mehr ging.

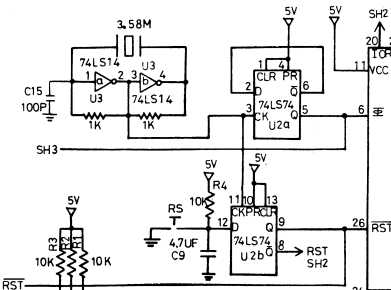

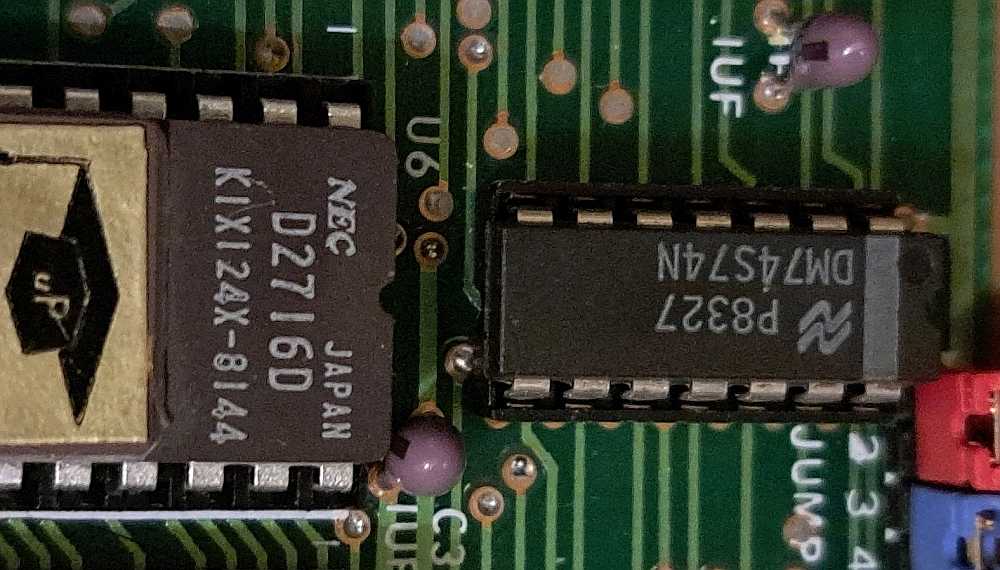

Dafür verantwortlich war das Flip-Flop 74LS74, welches den Quarz-Takt halbiert und für den Reset zuständig ist. Der Reset wurde zeitweise vom Eingang des 74er gegen Masse gezogen, der Takt kam nur hin und wieder bis zur CPU. Nach Wechseln des IC läuft das System anstandslos.
Dafür verantwortlich war das Flip-Flop 74LS74, welches den Quarz-Takt halbiert und für den Reset zuständig ist. Der Reset wurde zeitweise vom Eingang des 74er gegen Masse gezogen, der Takt kam nur hin und wieder bis zur CPU. Nach Wechseln des IC läuft das System anstandslos.
