Schema

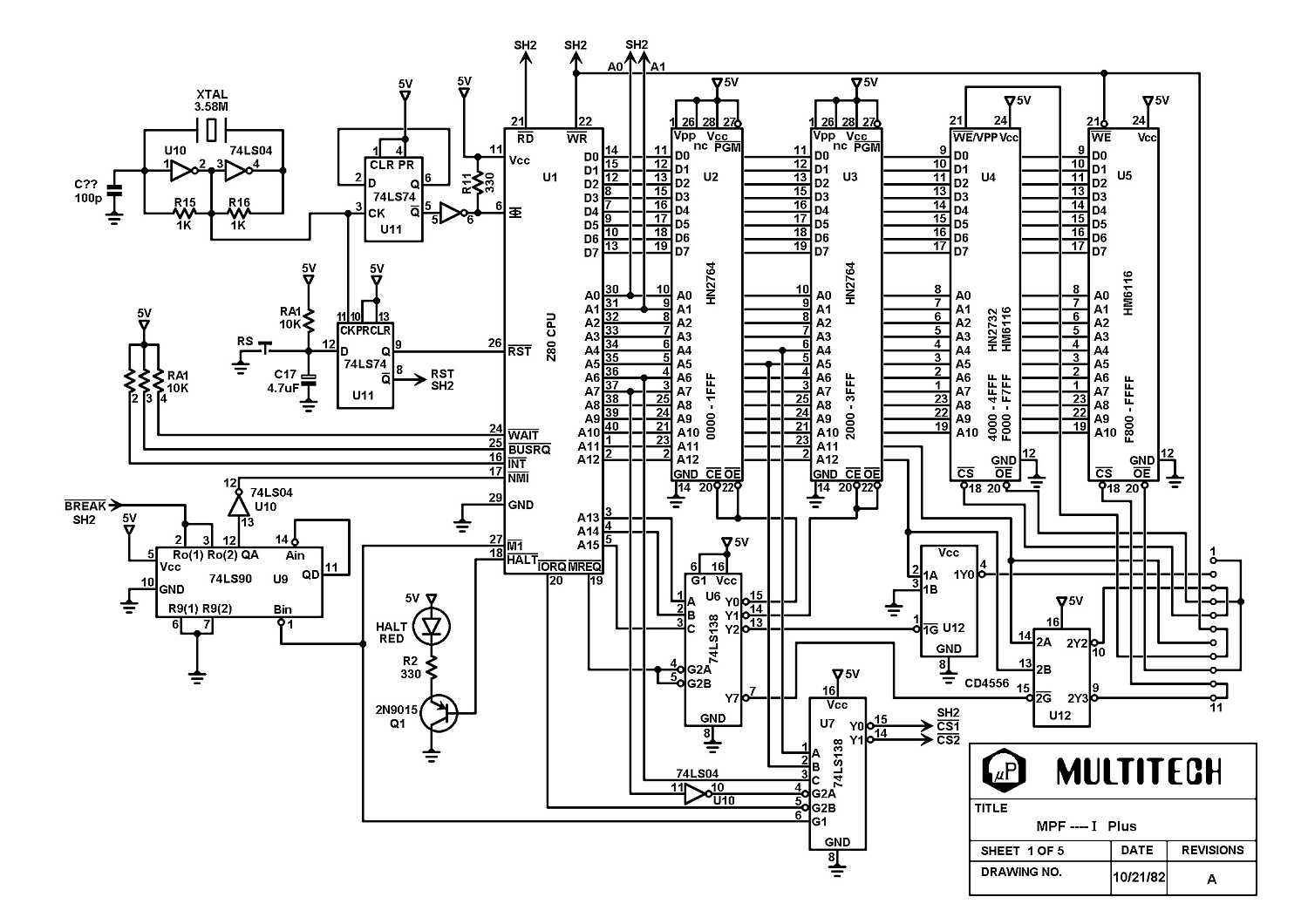

Schema der MPF-1P Grundeinheit. Auszug aus der Bedienungsanleitung

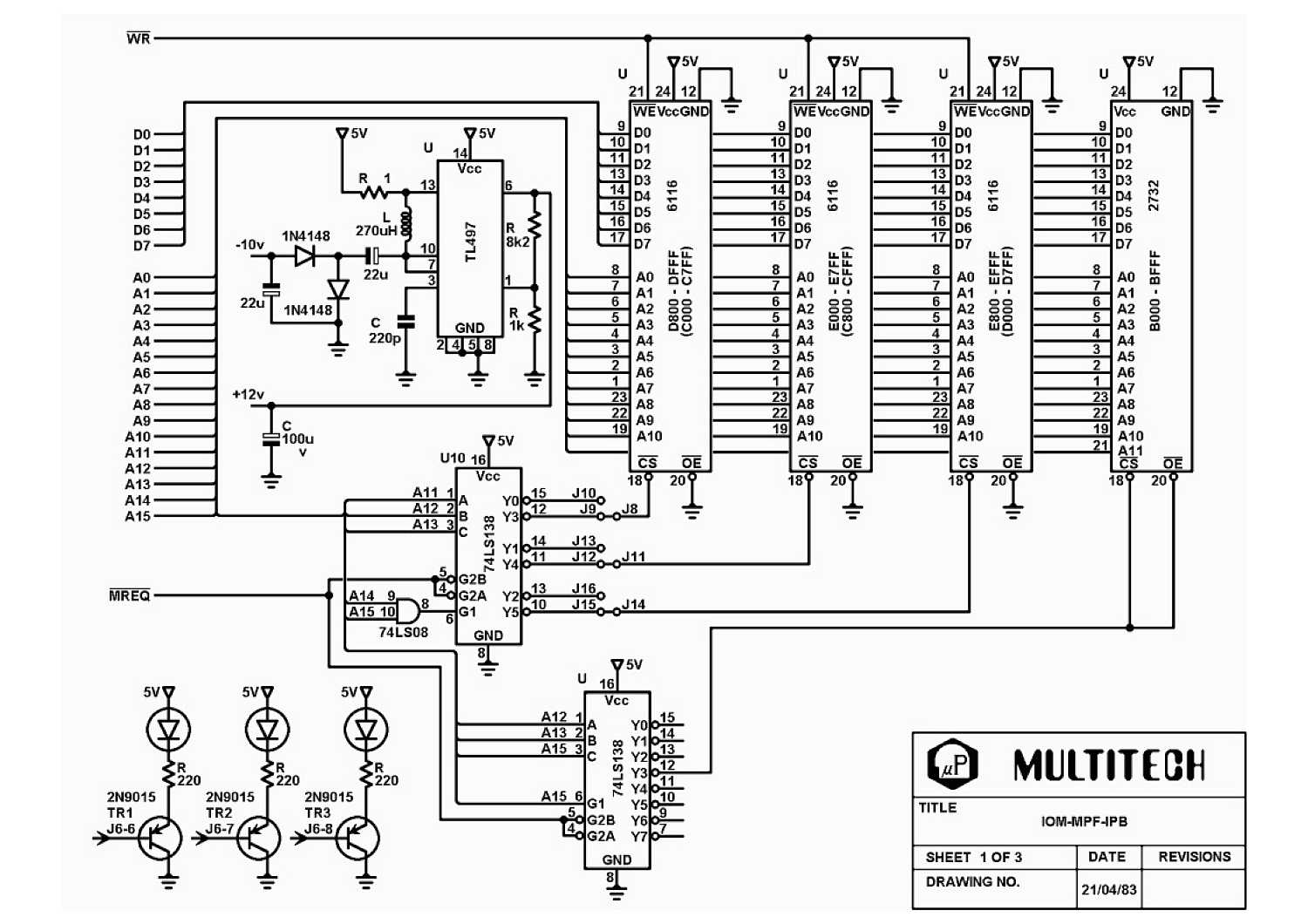

Schema zum IOM-MPF, Erweiterungskarte mit 4k EPROM, 6k RAM, CTC, PIO und USART. Auszug aus der Bedienungsanleitung
Zubehör

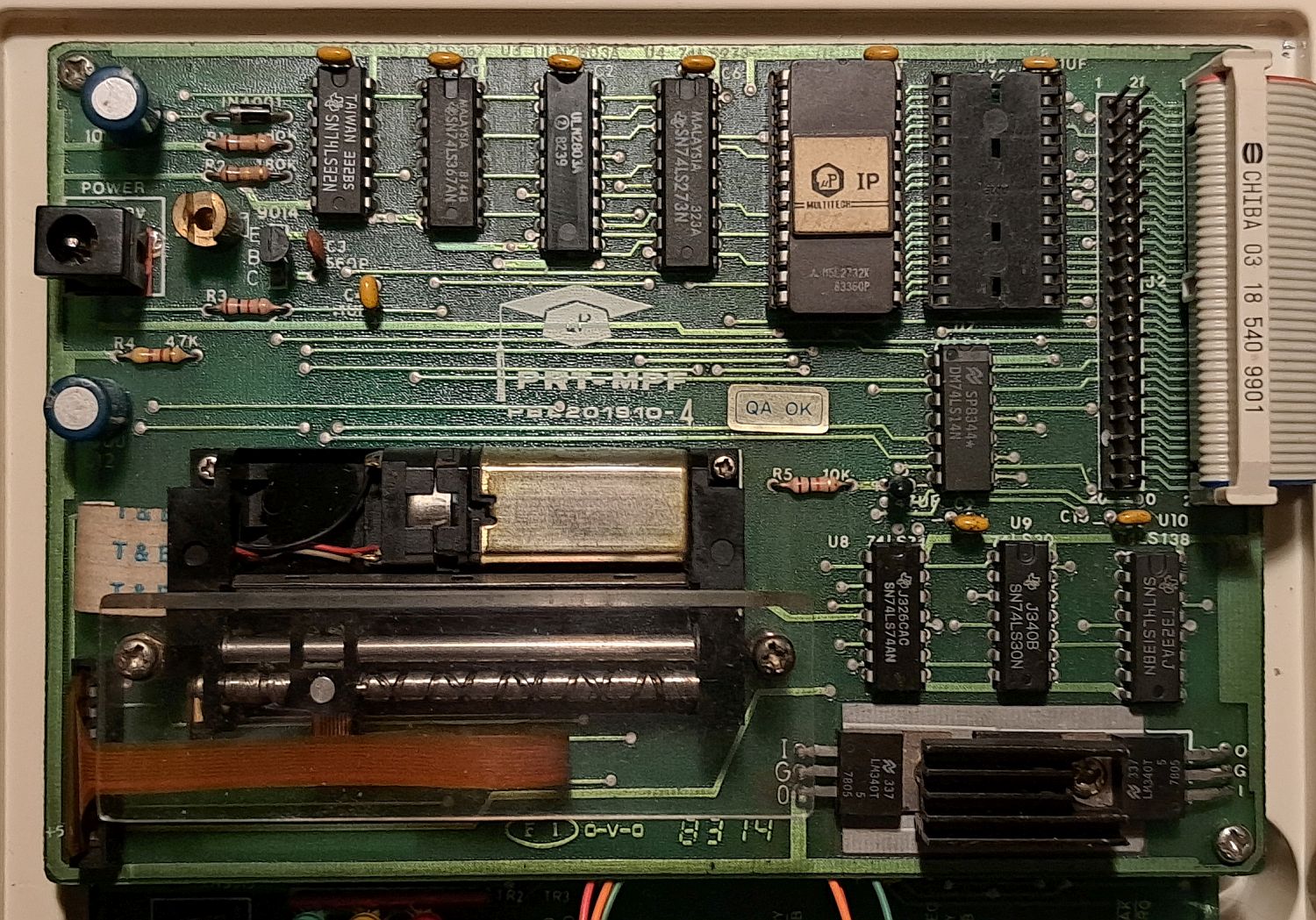

Thermo-Drucker
PRT-MPF, 20 Zeichen pro Zeile. Enthält nebst der Duckerfirmware Programme für Memory-Dump und Disassemblieren, zusätzlich einen 4k EPROM Steckplatz für Erweiterungen.

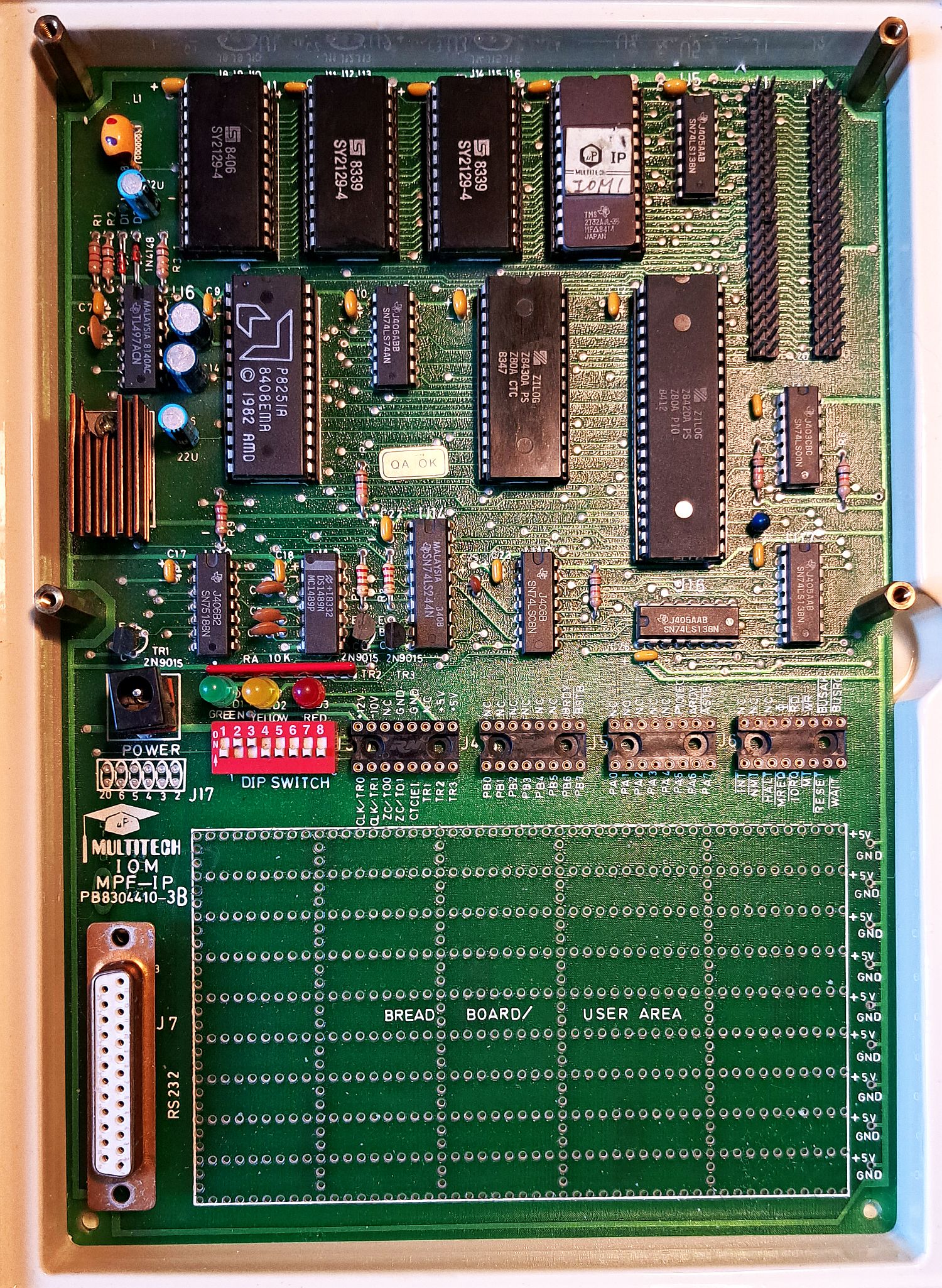

Erweiterung mit RAM, PIO, CTC und UART
IOM-MPF, Erweiterung mit 2k EPROM, 6k RAM, Z80-PIO, Z80-CTC und 8251 USART. Der 8251 ist nicht interrupt-fähig, TxEmpty und RxReady Pins sind nicht angeschlossen.

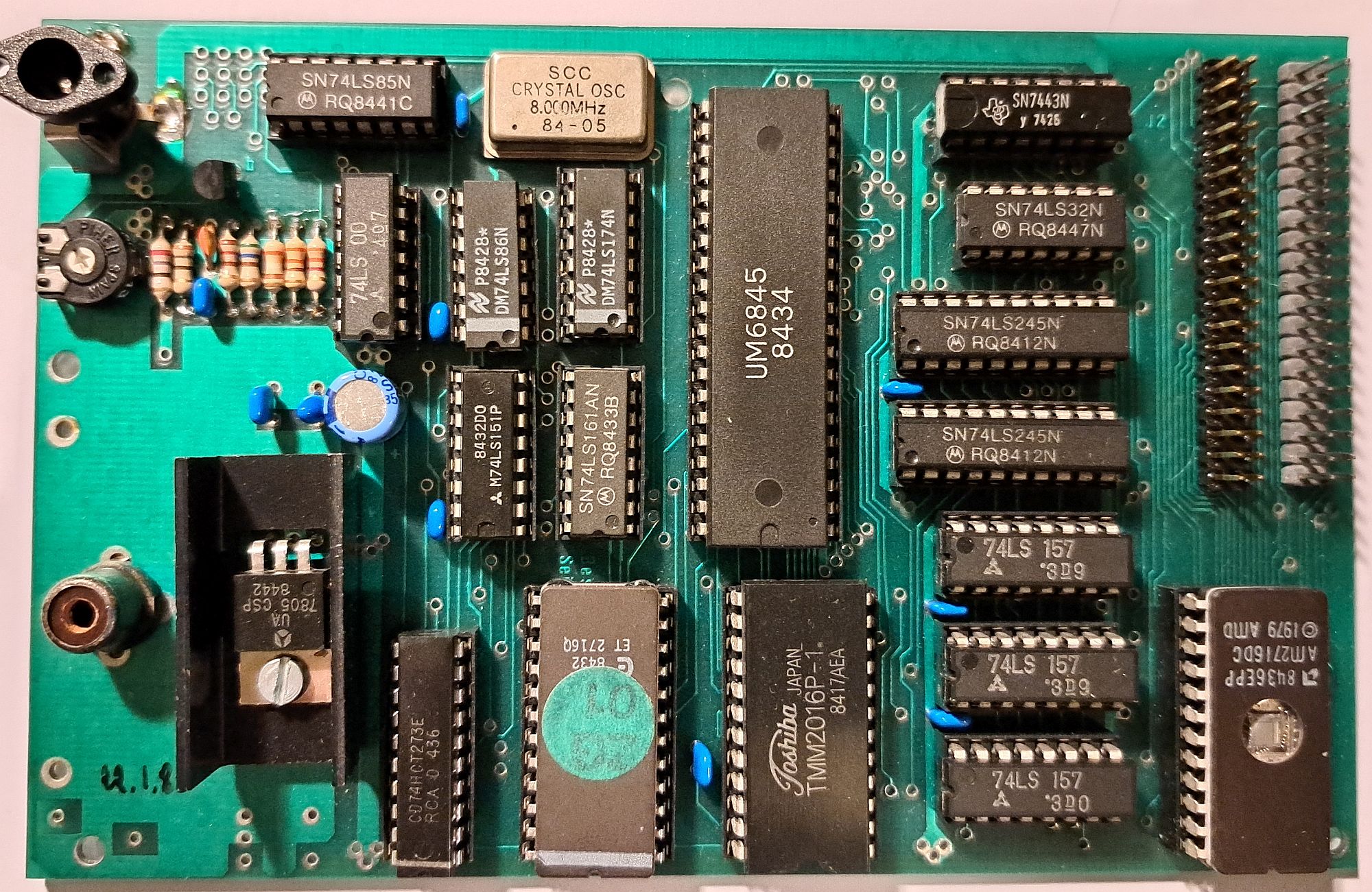

Video Interface
VIO-MPF, Video-Adapterkarte mit 6845 Controller, 40 Zeichen, 25 Zeilen. Die Bedienung des Systems wird dadurch wesentlich komfortabler. Die Karte wurde von der Firma Bardehle in Deutschland hergestellt.
4k ROM Emulator
In den 80igern estellte mein Bruder, auch ein 8-Bit Freak, diesen ROM Emulator. Der Print wurde manuell erstellt durch abkleben der Leiterbahnen und nachfolgendem wegätzen des nicht abgeklebten Kupfers. Er ersetzt ein 2732 4k EPROM und verfügt über eine Stützbatterie (funktioniert nach über 40 Jahren immer noch) und Schreibschutz-Schalter.
Der ROM Emulator funktioniert in 8k und 4k EPROM Sockeln, die /WE Leitung muss jedoch extern zugeführt werden.
Der ROM Emulator funktioniert in 8k und 4k EPROM Sockeln, die /WE Leitung muss jedoch extern zugeführt werden.
Instandsetzung
Keine notwendig. Das System funktioniert selbst nach 30 jährigem Tiefschlaf anstandslos.
